جزء الفرن يمثل المكونات الهيكلية والوظيفية الأساسية لأنظمة السخانات الصناعية التي تخدم الصناعات البتروكيماوية وكيماويات الفحم وتكرير النفط. تحدد هذه المكونات بشكل مباشر الكفاءة الحرارية والاستقرار التشغيلي وعمر خدمة أفران التسخين. Tuopu Industry (Jiangsu) Co., Ltd.، باعتبارها شركة مصنعة محترفة لأفران التسخين وأنابيب أفران الصب بالطرد المركزي في الصين، حاصلة على مكانة المورد من الدرجة الأولى مع SINOPEC، وPetroChina، وCNOOC، وشهادة المورد المؤهل من Sinochem Group. تقوم الشركة بتوريد قطع غيار الأفران لأفران تكسير الإيثيلين، وأجهزة إصلاح توليد الهيدروجين، وسخانات وحدة الستايرين، وسخانات CDU وVDU، وأجهزة الإصلاح الأربعة في واحد، وتجميعات أنابيب إصلاح DRI.
محفظة المنتجات الأساسية
تدير شركة Tuopu Industry (Jiangsu) Co., Ltd. قاعدة تصنيع سخانات تعمل بالنار على نطاق واسع، ومنشأة ذكية لإنتاج أنابيب الفرن، ورصيف تشغيل/دحرجة، مما يتيح إمكانات سلسلة كاملة بدءًا من التصميم والتصنيع وحتى تعاقد EPC. تلتزم الشركة بشكل صارم بمعايير API 560 للسخانات التي تعمل بالنار في خدمة المصافي العامة. تشتمل مجموعة قطع غيار السخانات التي تعمل بالحرق على أربع فئات أساسية:
| فئة المنتج | الوظيفة الأساسية | نطاق التطبيق |
| وحدة قسم الحمل الحراري | يسخن سائل المعالجة مسبقًا عن طريق نقل الحرارة بالحمل الحراري ويقلل من درجة حرارة غاز المداخن | أفران تكسير الإيثيلين، ومصلحات الهيدروجين، ووحدات التقطير الجوي والفراغي |
| ورقة الأنبوب | يدعم ويؤمن أنابيب الفرن في ظل ظروف درجة الحرارة العالية والضغط العالي | صفائح أنبوب قسم الحمل الحراري، صفائح أنبوب مقطع مشع |
| مشعب | يوزع أو يجمع سائل العملية عبر مسارات تدفق متعددة لضمان التوزيع الموحد | أنابيب تجميع المصلح، ورؤوس توزيع فرن التكسير |
| سلسلة ملحقات الفرن | المكونات الهيكلية، ودعامات البطانة المقاومة للحرارة، وتجميعات الختم | أنظمة دعم السخانات الصناعية العامة |
الأساسيات الفنية لوحدات قسم الحمل الحراري

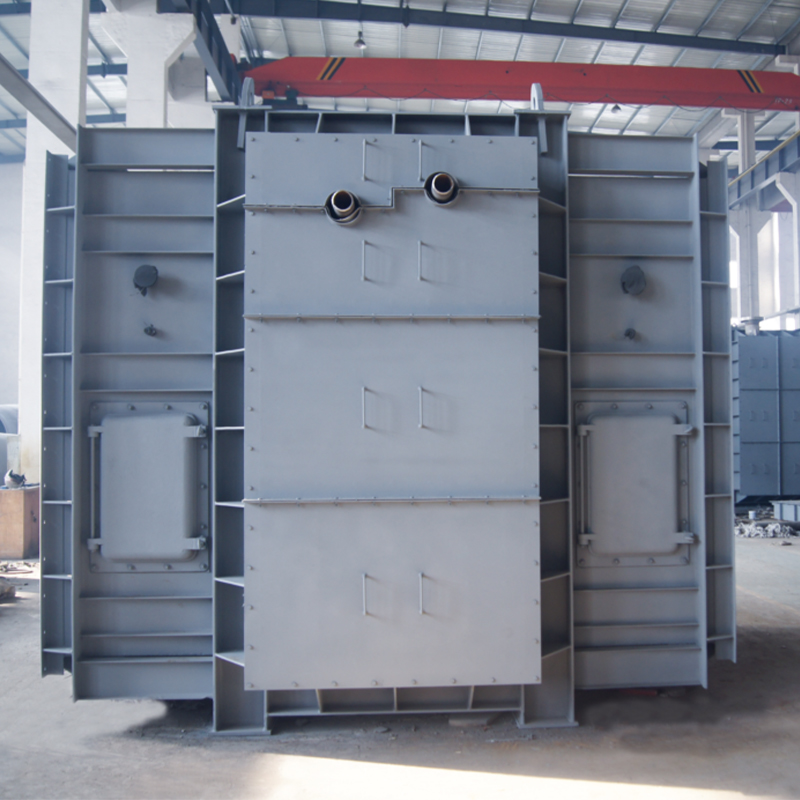

يعمل قسم الحمل الحراري كمنطقة التبادل الحراري الحرجة حيث تستمر غازات المداخن التي تغادر القسم المشع في نقل الطاقة الحرارية. وفقًا لمتطلبات API 560، يجب أن تستوعب تصميمات قسم الحمل الحراري مساحة لصفين مستقبليين من الأنابيب وتتضمن أحكامًا لنفخ السخام أو الوخز بالبخار أو ممرات غسيل المياه. تقوم شركة Tuopu Industry (Jiangsu) Co., Ltd. بتصنيع وحدات قسم الحمل الحراري باستخدام الأنابيب ذات الزعانف أو الأنابيب المرصعة لتوسيع مساحة سطح نقل الحرارة وتعزيز الكفاءة الحرارية بشكل كبير. يحدد API 560 أن سمك صفائح أنبوب الحمل الحراري يجب ألا يقل عن 1/2 بوصة (حوالي 12.7 مم)، مع طبقات عازلة مقاومة للحرارة تضمن عدم تجاوز درجات حرارة الغلاف الخارجي 180 درجة فهرنهايت (حوالي 82 درجة مئوية).
في التطبيقات الهندسية العملية، عادةً ما تستخدم بنوك أنابيب الحمل الحراري ترتيبات متداخلة مع تباعد الأنابيب على أساس مضاعفات القطر الاسمي القياسي. تم نشر وحدات قسم الحمل الحراري لشركة Tuopu Industry (Jiangsu) Co., Ltd. على نطاق واسع في مشاريع التجديد والمجالات الجديدة لمؤسسات التكرير والبتروكيماويات الكبرى، حيث تعالج الحلول الهندسية التي أثبتت كفاءتها بشكل فعال كبريتات درجة الحرارة العالية، والتآكل، وتحديات الخدمة النموذجية الأخرى.
اختيار المواد لألواح الأنابيب والمشعبات
تعمل صفائح الأنابيب كدعم هيكلي لأنظمة أنابيب الفرن، وتعمل بشكل مستمر في بيئات الوسائط ذات درجة الحرارة العالية والضغط العالي والتآكل. توفر صفائح الأنابيب الفولاذية المصبوبة مقاومة فائقة لزحف درجات الحرارة العالية والقوة الهيكلية، مما يجعلها الخيار المفضل للسخانات التي تعمل بالبتروكيماويات. يحدد API 560 متطلبات واضحة للمواد: عندما تتجاوز درجات حرارة تصميم الدعم 1200 درجة فهرنهايت (حوالي 649 درجة مئوية) ويتجاوز محتوى الوقود الفاناديوم والصوديوم 100 جزء في المليون، يجب إما تغطية الدعامات بـ 50 ملم من المواد المقاومة للحرارة القابلة للصب عالية الكثافة أو تصنيعها من مواد سبائك خاصة.
تؤدي مكونات المشعب المصنوعة من الفولاذ المقاوم للصدأ وظائف توزيع وجمع السوائل داخل وحدات البتروكيماويات. وفقًا للأحكام التكميلية للإصدار الثاني من API 560، يجب اختيار المشعبات الموجودة داخل صناديق التوصيل لنفس الضغط التصميمي مثل أنابيب التوصيل، مع درجة حرارة تصميمية مساوية لدرجة حرارة تشغيل السائل القصوى في ذلك الموقع بالإضافة إلى حد أدنى 50 درجة مئوية. تقوم شركة Tuopu Industry (Jiangsu) Co., Ltd. بتصنيع مشعبات من درجات الفولاذ المقاوم للصدأ بما في ذلك 304، 321، 316، و316L، بأقطار خارجية تتراوح من 18 مم إلى 610 مم وسمك جدار من 6 مم إلى 50 مم، مما يلبي متطلبات خطوط أنابيب النقل المتوسطة والمنخفضة الضغط المتنوعة.
نظام دعم ملحقات الفرن

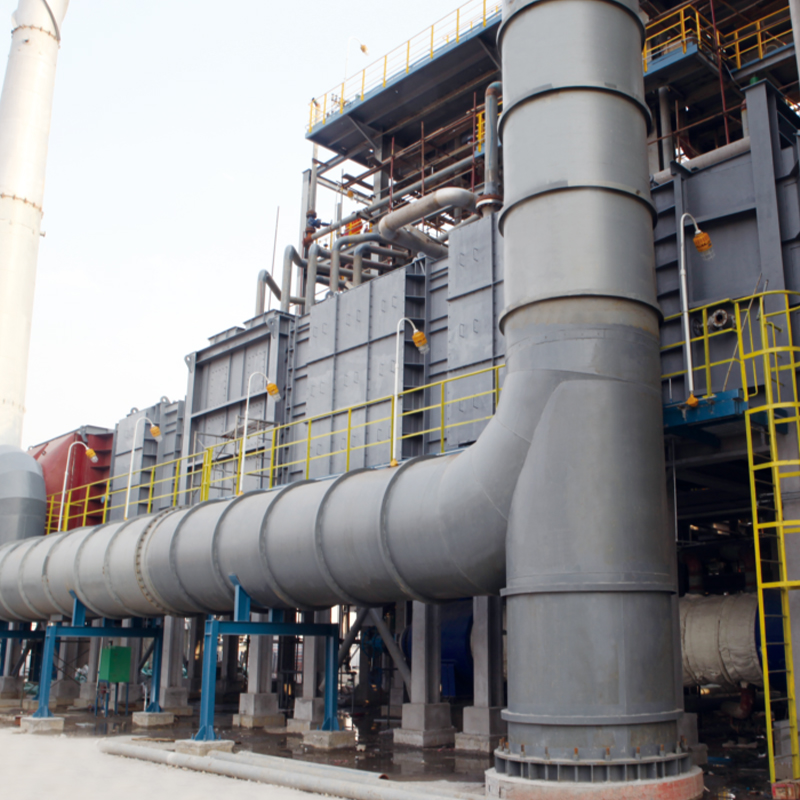

تشتمل سلسلة ملحقات الفرن على مكونات فولاذية هيكلية، ومثبتات البطانة المقاومة للحرارة، ومفاصل التمدد، وتجميعات الغلق، وأبواب الوصول. في حين أن هذه الملحقات لا تشارك بشكل مباشر في نقل الحرارة، إلا أنها تؤثر بشكل كبير على سلامة إغلاق الفرن بشكل عام، والكفاءة الحرارية، وإمكانية الوصول إلى الصيانة. تطبق شركة Tuopu Industry (Jiangsu) Co., Ltd. بصرامة المواصفات الفنية API 560 فيما يتعلق بمتطلبات مواد التثبيت (الحد الأدنى من الفولاذ المقاوم للصدأ من النوع 304)، ووضع وصلات التمدد، وممارسات البناء المقاومة للحرارة لضمان موثوقية المنتج طوال دورة حياة الخدمة الكاملة.
تقوم الشركة بتشغيل خط إنتاج ذكي داخل قاعدة تصنيع السخانات التي تعمل بالنار على نطاق واسع، مما يحقق مراقبة الجودة الشاملة بدءًا من فحص المواد الخام والصب الدقيق والتصنيع الآلي وحتى اختبار المنتج النهائي. باعتبارها موردًا من الدرجة الأولى لشركة SINOPEC وPetroChina وCNOOC، قامت شركة Tuopu Industry (Jiangsu) Co., Ltd. بتصدير المنتجات إلى الأسواق الخارجية، مما أدى إلى تراكم خبرة واسعة في تنفيذ المشاريع في التطبيقات المتطورة بما في ذلك الملفات المشعة لأفران تكسير الإيثيلين وتجميعات أنابيب الإصلاح.
إرشادات الاختيار لمكونات سخان النار
عند اختيار قطع غيار الفرن، يعد التقييم الشامل لظروف التصميم وخصائص الوسائط ودورات التشغيل واستراتيجيات الصيانة أمرًا ضروريًا. يلخص الجدول التالي العوامل المرجعية الرئيسية للاختيار للمكونات الرئيسية:
| مكون | معلمات التحديد الرئيسية | المواد المشتركة |
| وحدة قسم الحمل الحراري | منطقة نقل الحرارة، درجة حرارة غاز المداخن، عدد صفوف الأنبوب، نوع السطح الممتد | الكربون الصلب، وسبائك الصلب أنابيب ذات زعانف |
| ورقة الأنبوب | درجة الحرارة التصميمية، الضغط التصميمي، نمط ثقب الأنبوب، بدل التآكل | الفولاذ المصبوب، الفولاذ المقاوم للصدأ |
| مشعب | معدل تدفق السوائل، معدل الضغط، نطاق درجة الحرارة، الوسائط المسببة للتآكل | 304/316/316L الفولاذ المقاوم للصدأ |
| ملحقات الفرن | تصنيف الحراريات، التحميل الهيكلي، متطلبات الختم، الوصول إلى الصيانة | الكربون الصلب، الفولاذ المقاوم للصدأ، المواد المقاومة للحرارة |
الأسئلة المتداولة
01
ما هو الفرق الأساسي بين وحدات قسم الحمل الحراري والأقسام المشعة
تعتمد وحدات قسم الحمل الحراري على نقل الحرارة بالحمل كآلية سائدة، حيث يدخل سائل العملية إلى قسم الحمل الحراري للتسخين المسبق قبل التدفق إلى القسم المشع. تستخدم المقاطع المشعة إشعاع اللهب المباشر للتدفئة. تعمل أقسام الحمل الحراري عند درجات حرارة منخفضة لغاز المداخن وعادةً ما تستخدم أنابيب سطحية ممتدة مثل الأنابيب ذات الزعانف أو المرصعة لتعزيز نقل الحرارة، في حين يجب أن تتحمل المقاطع المشعة كثافات تدفق الحرارة الأعلى.
02
ما هي المزايا التي توفرها صفائح الأنابيب الفولاذية المصبوبة على صفائح الأنابيب الملحومة
تتميز صفائح الأنابيب الفولاذية المصبوبة بالبنية المتكاملة بدون عيوب اللحام، مما يوفر مقاومة فائقة لزحف درجات الحرارة العالية، وهو أمر بالغ الأهمية بشكل خاص لظروف الخدمة ذات درجات الحرارة العالية والضغط العالي. تكون صفائح الأنابيب الملحومة عرضة لتشققات اللحام تحت التدوير الحراري لفترة طويلة، في حين أن الاستمرارية الهيكلية لألواح أنابيب الصلب المصبوب تخفف بشكل فعال من هذه المخاطر.
03
ما هي التطبيقات النموذجية لمشعبات الفولاذ المقاوم للصدأ في وحدات البتروكيماويات
يتم تطبيق مشعبات الفولاذ المقاوم للصدأ على نطاق واسع في توزيع التغذية لأفران تكسير الإيثيلين، وجمع غاز المعالجة لمصلحي الهيدروجين، واستخراج السحب الجانبي لوحدات التقطير الجوي والفراغي. تتناول الدرجات 304 و316L على التوالي خدمة التآكل العامة والوسائط المحتوية على الكلوريد في بيئات التشغيل القاسية.
04
ما هي متطلبات التصميم الأساسية لـ API 560 لمكونات السخان المشتعل
يغطي API 560 تصميم العمليات، وتصميم الاحتراق، والتصميم الميكانيكي، واختيار المواد، وفحص التصنيع، والتكليف بالتركيب. تشمل المتطلبات الرئيسية الحد الأدنى لسمك صفائح الأنبوب، ومواد تثبيت البطانة المقاومة للحرارة، وهوامش درجة حرارة تصميم المتشعب، وأحكام توسيع قسم الحمل الحراري، وحدود درجة حرارة الغلاف الخارجي.
05
ما هي دورة الاستبدال النموذجية لمكونات السخان المشتعل؟
تعتمد دورات الاستبدال على ظروف التشغيل وتآكل الوسائط وممارسات الصيانة. تتطلب وحدات قسم الحمل الحراري عادةً تقييم الفحص كل 5 إلى 8 سنوات، في حين يمكن أن تصل صفائح الأنابيب والمشعبات إلى أكثر من 10 سنوات في ظل ظروف التشغيل العادية. تمثل الكبريتات ذات درجة الحرارة العالية، والكربنة، والتعب الحراري عوامل الفشل الأساسية؛ يعمل الاختبار غير المدمر المنتظم على إطالة عمر الخدمة بشكل فعال.
06
كيفية تحديد متى تحتاج صفائح الأنبوب إلى الاستبدال
ينبغي النظر في استبدال صفائح الأنبوب عند ملاحظة الظروف التالية: تجاوز بيضاوي ثقب الأنبوب المسموح به، أو تلف سطح الختم مما يسبب التسرب، أو انخفاض سمك الجدار بما يتجاوز المسموح به للتآكل، أو انتشار الشقوق الذي يصل إلى أبعاد حرجة. توصي شركة Tuopu Industry (Jiangsu) Co., Ltd. بإجراء قياس السُمك بالموجات فوق الصوتية واختبار الاختراق أثناء عمليات إيقاف الصيانة السنوية.
