معدات العمليات الأساسية
A سخان النار لمصفاة النفط هي المعدات الحرارية الأساسية في عمليات تكرير البترول، حيث تنقل الحرارة من احتراق الوقود إلى سوائل المعالجة المتدفقة عبر ملفات أنبوبية. فهو يوفر تحكمًا دقيقًا في درجة الحرارة لعمليات التكرير الهامة بما في ذلك التقطير الخام، والتكسير الهيدروجيني، والتكويك المتأخر، والإصلاح الحفاز. Tuopu Industry (Jiangsu) Co., Ltd. هي علامة تجارية محترفة لأفران التسخين وأنابيب أفران الصب بالطرد المركزي في الصين، وتعمل كمورد من المستوى الأول لشركة SINOPEC، وPetroChina، وCNOOC، ومورد مؤهل لمجموعة Sinochem Group. تدير الشركة قاعدة تصنيع سخانات تعمل بالنار واسعة النطاق، ومنشأة ذكية لإنتاج أنابيب الفرن، ورصيفًا للدحرجة/الدحرجة، وتقدم خدمات تعاقد EPC لأفران التسخين للعملاء عبر صناعات البتروكيماويات والكيماويات والفحم وتكرير النفط.
الأنواع الأساسية للسخانات التي تعمل بالمصفاة
R
سخان رد الفعل
تحدث التفاعلات التسخينية والتحفيزية بشكل متزامن داخل الأنابيب عند درجة حرارة 850 إلى 1000 درجة مئوية، وتستخدم في التكسير الهيدروجيني والإصلاح الحفزي.
D
سخان التقطير
يرفع تيارات الهيدروكربون إلى درجات حرارة محددة دون التسبب في تشقق، ويستخدم في تقطير الخام وفصل العطريات.
وفقًا لمعايير API 560، تشتمل تكوينات السخانات الشائعة على سخانات أسطوانية رأسية، وسخانات ملفوفة أفقية للمقصورة، وسخانات صندوقية بأنابيب رأسية، وسخانات ملفوفة حلزونية. توفر السخانات الأسطوانية العمودية كفاءة عالية في نقل الحرارة وتوزيعًا موحدًا لدرجة الحرارة. تتميز السخانات اللولبية الأفقية للمقصورة بتصميم مدمج مع الحد الأدنى من المساحة. تتيح سخانات الصندوق ذات الأنابيب العمودية سهولة الوصول إلى الصيانة. تعمل سخانات الملف الحلزوني على تقليل انخفاض الضغط وإمكانية التلوث. تستفيد شركة Tuopu Industry (Jiangsu) Co., Ltd. من الحلول الهندسية الناضجة وقدرات تصنيع المنتجات الأساسية المستقلة لتخصيص جميع أنواع السخانات هذه.
الكفاءة الحرارية والتحسين
85-92 %
نطاق الكفاءة الحرارية النموذجي
60-65 %
حصة تكلفة الطاقة من إجمالي تكلفة التشغيل
20-25 درجة فهرنهايت
زيادة درجة حرارة الفيلم
معدل فحم الكوك المزدوج
يعمل القسم المشع عند أعلى درجات الحرارة داخل المدفأة، حيث تحدد درجات حرارة الأنبوب المعدني عمر المعدات بشكل مباشر. يقوم قسم الحمل الحراري باستعادة الحرارة المهدورة من غاز المداخن من خلال الأنابيب ذات الزعانف، مما يعمل كعامل حاسم في تحسين الكفاءة العامة. تؤكد شركة Tuopu Industry (Jiangsu) Co., Ltd. على التوزيع الموحد لتدفق الحرارة في القسم المشع والاسترداد الأمثل للحرارة المهدرة في قسم الحمل الحراري. يمثل فحم الكوك التحدي الرئيسي الذي يؤثر على التشغيل بالدورة الطويلة. لكل 20 إلى 25 درجة فهرنهايت زيادة في درجة حرارة الفيلم، يتضاعف معدل التكويك تقريبًا. لقد اكتسبت شركة Tuopu Industry (Jiangsu) Co., Ltd. خبرة واسعة في تحسين سخانات النار من خلال التعاون الوثيق مع معهد شرق الصين، ومعهد Huafu، ومعهد Luoyang.
محفظة منتجات صناعة Tuopu
| اسم المنتج | وحدة التطبيقات | الوظيفة الأساسية |

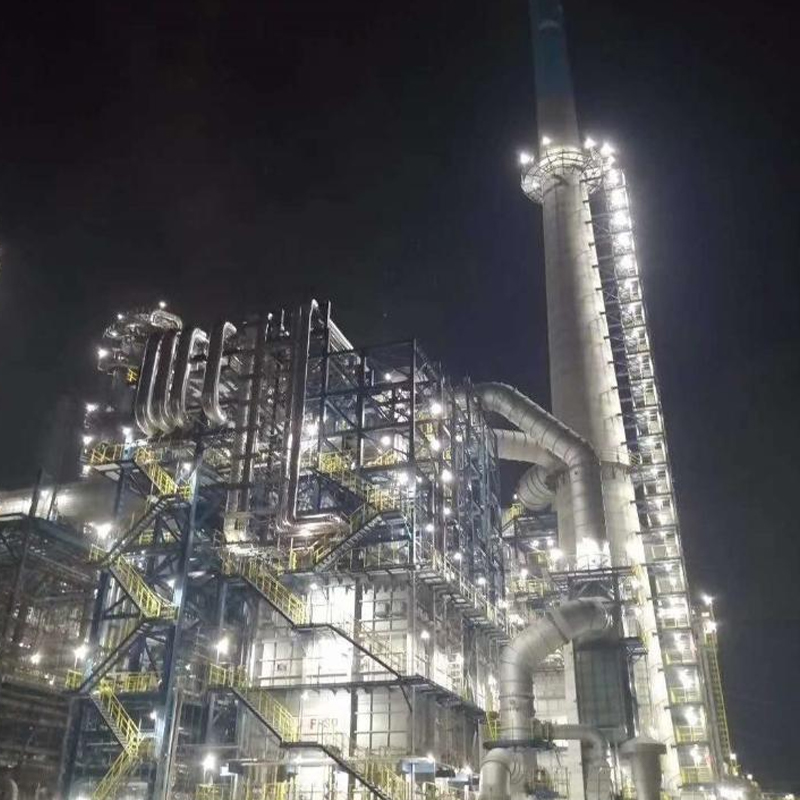

| سخان يعمل بـ CDU وVDU | وحدة تقطير الخام | تسخين الزيت الخام إلى درجة حرارة التقطير لفصل المكونات |

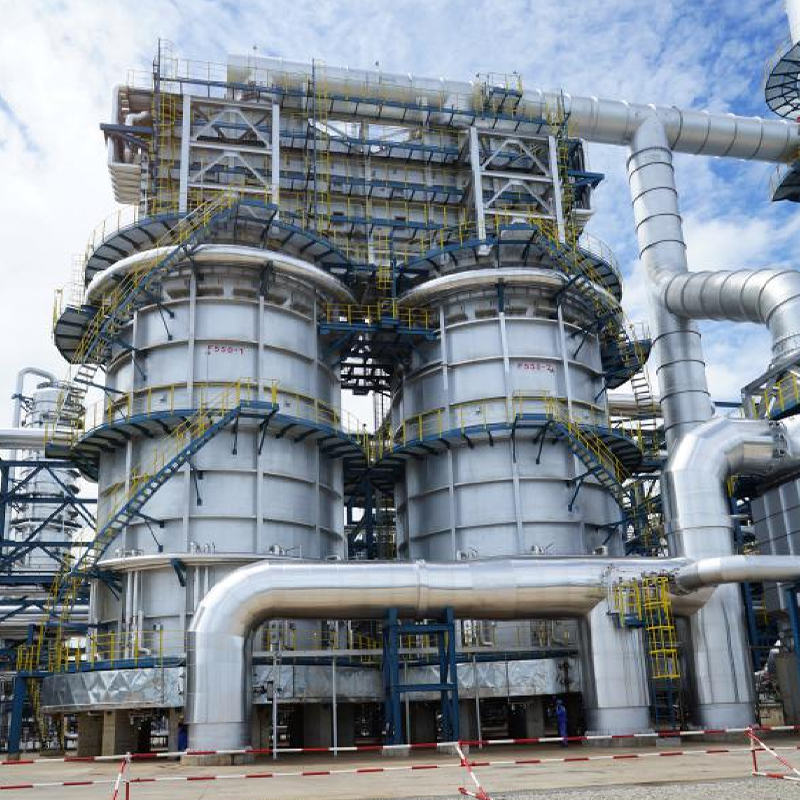

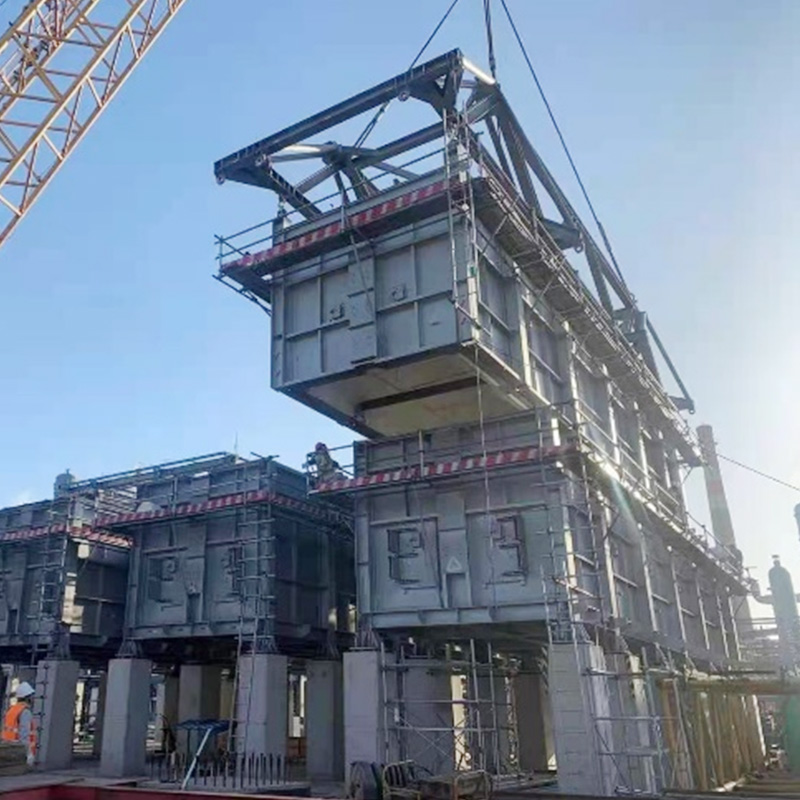

| سخان يعمل بالتكسير الهيدروجيني | وحدة التكسير الهيدروجيني | توفير مصدر حرارة عالي الحرارة لتفاعلات التكسير الهيدروجيني للنفط الثقيل |

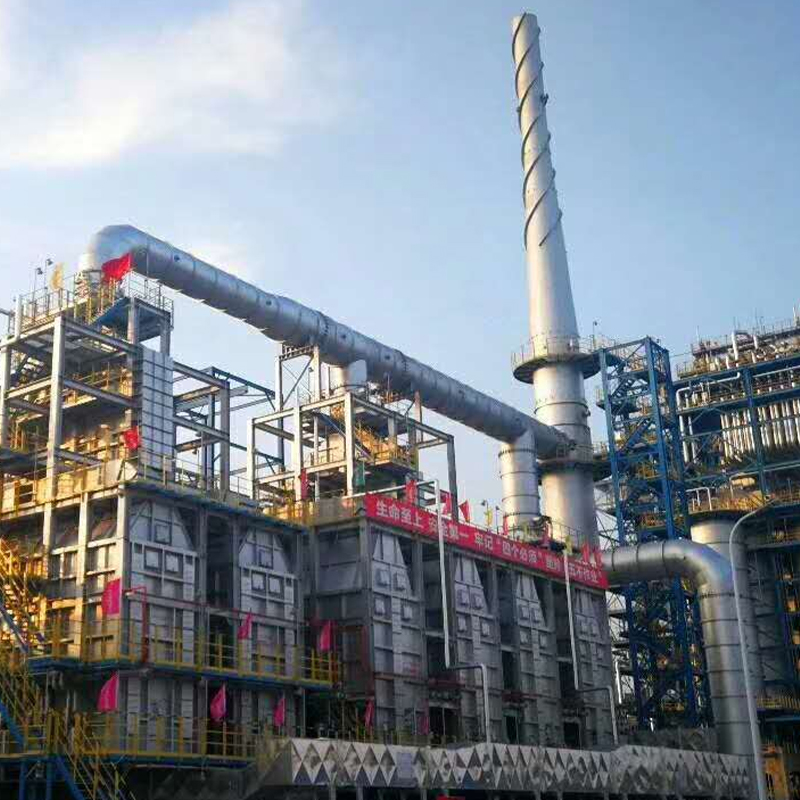

| بقايا سخان التكسير الهيدروجيني | وحدة المعالجة الهيدروجينية للمخلفات | معالجة بقايا المعادن العالية الكبريت لتحسين إنتاجية الزيت الخفيف |

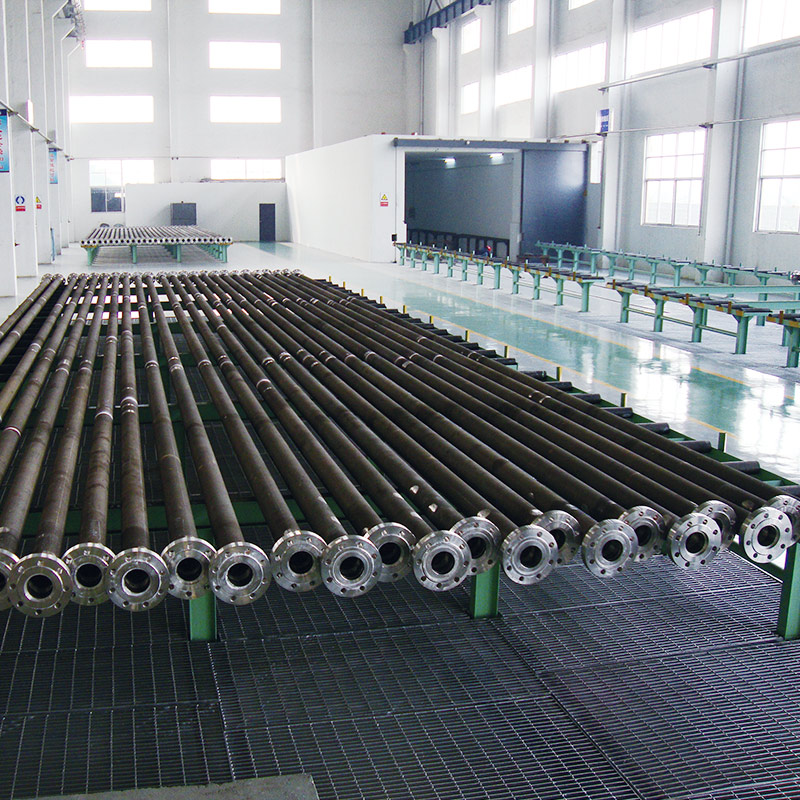

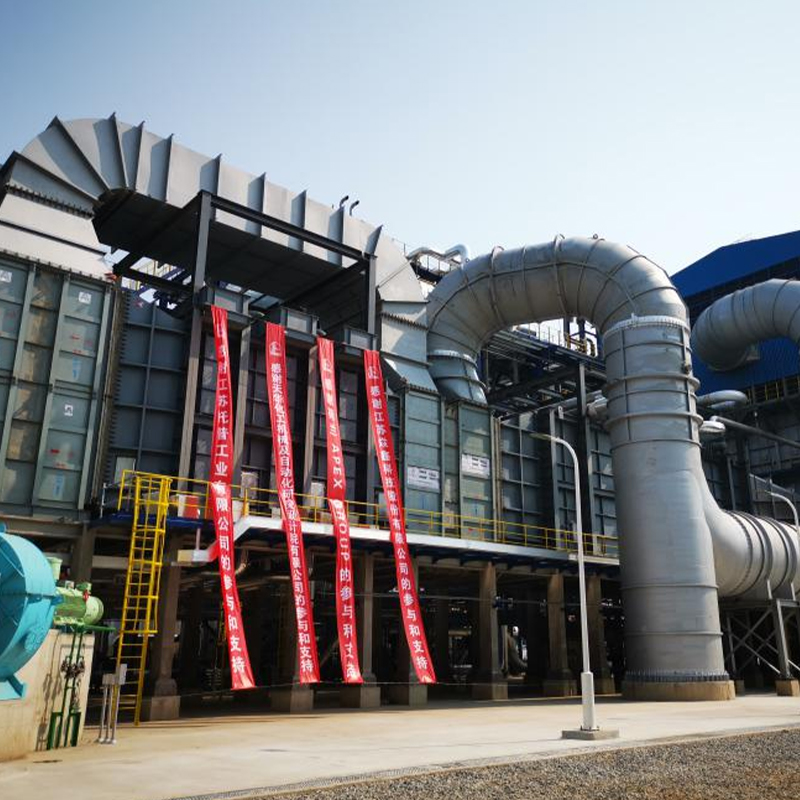

| مصلح توليد الهيدروجين | وحدة إنتاج الهيدروجين | توفير حرارة بمستوى 1000 درجة مئوية لإصلاح البخار الهيدروكربوني |

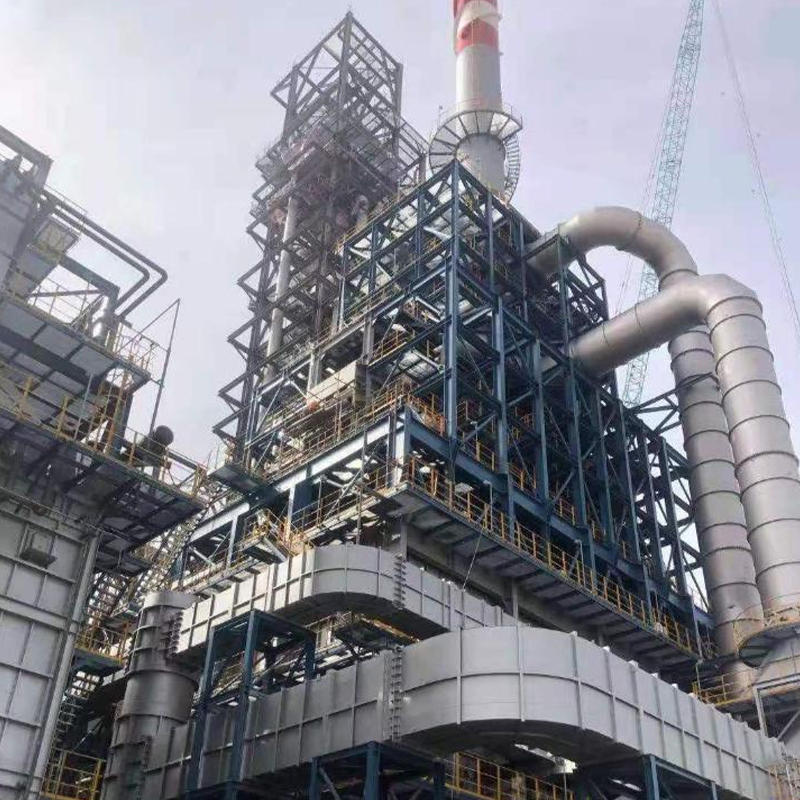

| سخان يعمل بالإصلاح أربعة في واحد | وحدة الإصلاح التحفيزي | دمج تسخين التفاعل متعدد التمريرات لتحسين ضغط الوحدة |

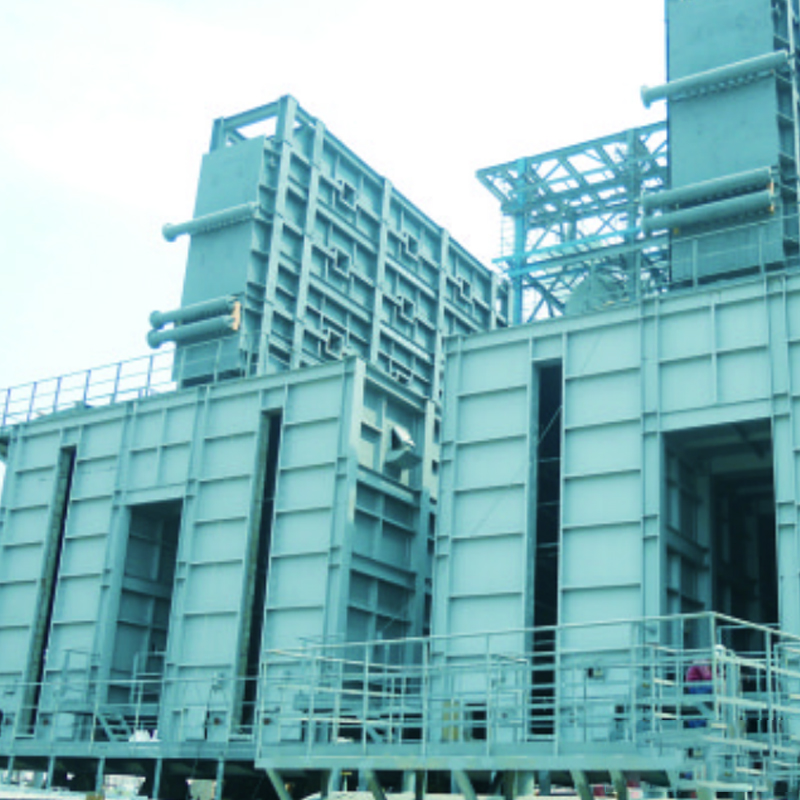

| تأخر فحم الكوك سخان | وحدة فحم الكوك المتأخر | تسخين البقايا الثقيلة إلى درجة حرارة التكسير لإنتاج فحم الكوك |

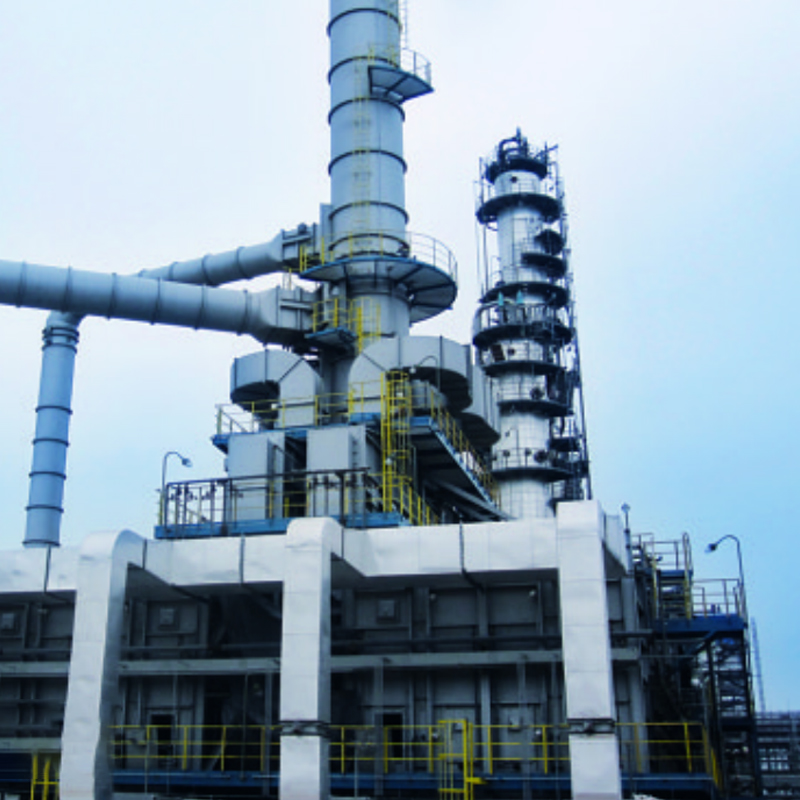

| سخان لوحدة كسر اللزوجة | وحدة كسر اللزوجة | تقليل لزوجة الزيت الثقيل لتحسين خصائص التدفق |

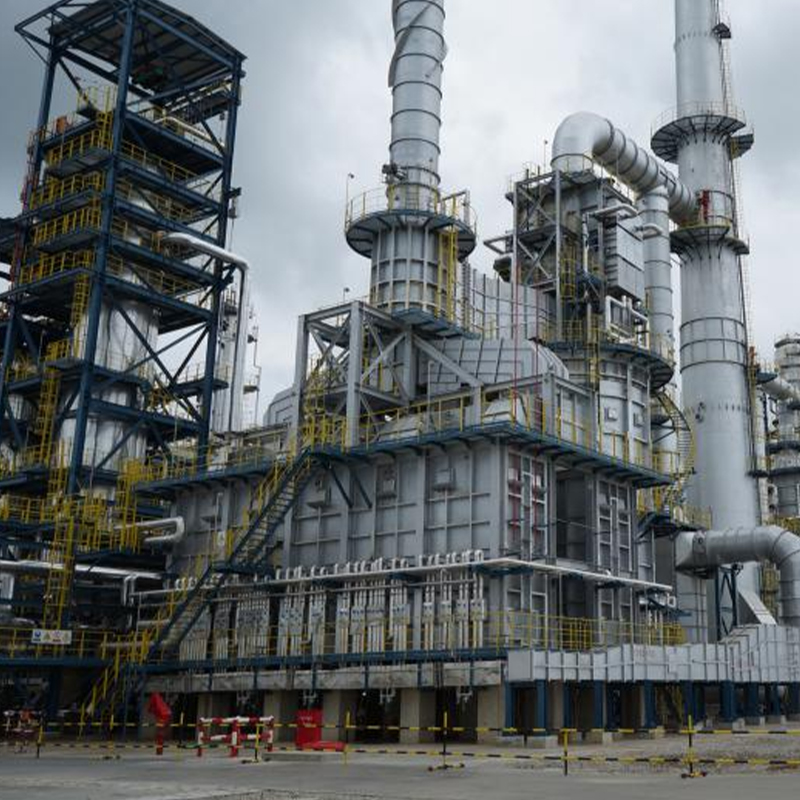

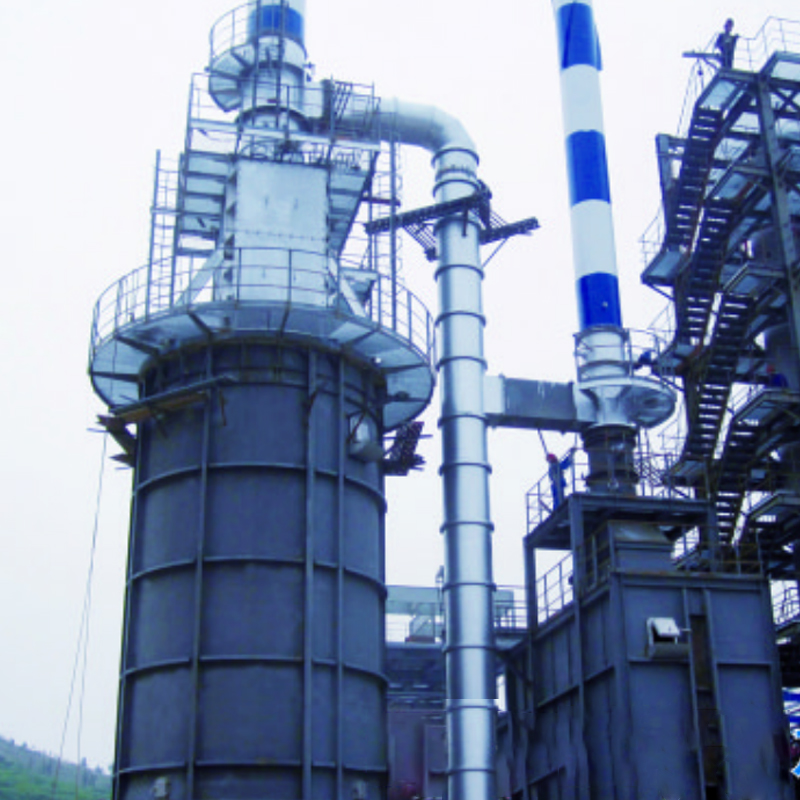

| سخان يعمل بالمعالجة الهيدروجينية بالديزل | وحدة المعالجة الهيدروجينية للديزل | التسخين المسبق للمواد الخام لتفاعلات إزالة الكبريت بالهيدروجين ونزع النتروجين |

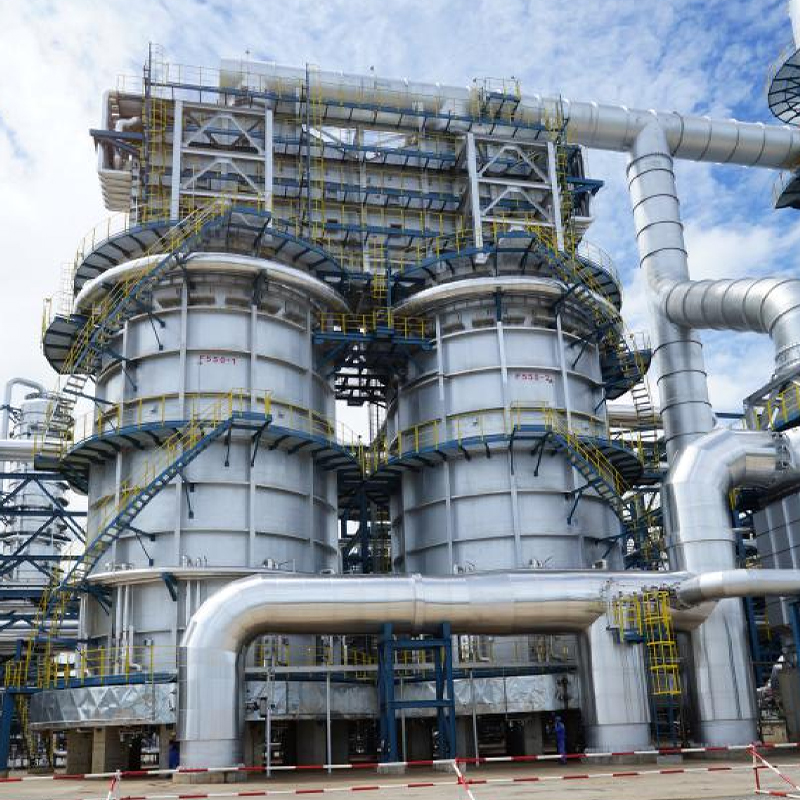

| سخان الزيلين الذي يعمل بإعادة الغليان | وحدة فصل العطريات | توفير مصدر حرارة إعادة الغلاية لعمود تقطير الزيلين |

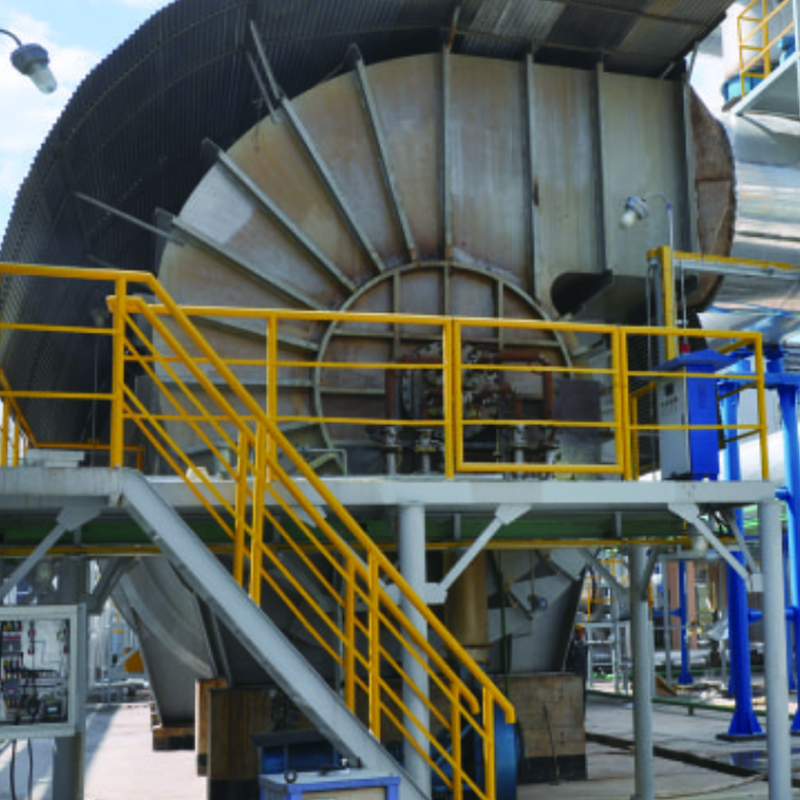

| فرن حرق الكبريت | وحدة استخلاص الكبريت | حرق الغازات المنبعثة المحتوية على الكبريت لتلبية المعايير البيئية |
اختيار المواد والمتانة
01
أنابيب القسم المشع
أنابيب فولاذية من سبائك الصلب المصبوبة بالطرد المركزي من سلسلة HP، مستقرة فوق 950 درجة مئوية، مع مقاومة زحف درجات الحرارة العالية ومقاومة الكربنة
➔
02
زعانف قسم الحمل الحراري
موازنة مقاومة الحرارة مع مقاومة تآكل غاز المداخن من أجل استعادة الحرارة المهدرة بكفاءة
➔
03
وحدات حرارية
وحدات ألياف حرارية، خفيفة الوزن، عزل فائق، سهلة التركيب، تحل محل الطوب التقليدي
تدير شركة Tuopu Industry (Jiangsu) Co., Ltd. خط إنتاج ذكي لأنابيب فرن الصب بالطرد المركزي، وتقوم بتصنيع المكونات الأساسية بما في ذلك أنابيب تكسير الإيثيلين والملفات المشعة ذات المقاومة الممتازة للزحف في درجات الحرارة العالية وخصائص مقاومة الكربنة. تعتمد الشركة هياكل بطانة حرارية معيارية في تصميم السخان الذي يعمل بالحرق، جنبًا إلى جنب مع ترتيب الموقد الأمثل، لتحقيق توزيع موحد لدرجة الحرارة في المجال ومنع تلف الأنبوب بسبب ارتفاع درجة الحرارة الموضعي.
التشغيل الآمن والامتثال البيئي
⚠
البيانات الهامة
وكل زيادة بنسبة 1% في نسبة الهواء الزائد تزيد من استهلاك الوقود بحوالي 0.5%، مع زيادات مقابلة في انبعاثات أكاسيد النيتروجين وثاني أكسيد الكربون. تدمج شركة Tuopu Industry (Jiangsu) Co., Ltd. أنظمة التحكم في الاحتراق المتقدمة في تصميم السخان الذي يعمل بالحرق، مما يحقق أهدافًا مزدوجة تتمثل في تحسين الاحتراق والتحكم في الانبعاثات من خلال المراقبة الدقيقة لمحتوى الأكسجين في غاز المداخن ودرجات حرارة جدار الأنبوب.
أثناء مرحلتي بدء التشغيل وإيقاف التشغيل، تمثل السخانات التي تعمل بالحرق أعلى مخاطر السلامة في عمليات التكرير. تلتزم الحلول الهندسية لشركة Tuopu Industry (Jiangsu) Co., Ltd. بشكل صارم بمعايير السلامة الدولية، وتتضمن أنظمة الكشف الموثوقة عن اللهب وإيقاف الوقود وأنظمة قفل التهوية لضمان التشغيل الآمن طوال دورة حياة المعدات الكاملة.
الأسئلة المتداولة
س1
ما هي الكفاءة الحرارية التي يمكن أن تحققها السخانات التي تعمل بالمصفاة عادةً؟
عادةً ما تحقق السخانات الحديثة التي تعمل بالمصفاة كفاءة حرارية تتراوح بين 85 و92 بالمائة. ينقل القسم المشع الحرارة من خلال الحمل الحراري والإشعاع، بينما يستعيد قسم الحمل الحراري الحرارة المهدرة باستخدام الأنابيب ذات الزعانف. يعد الحفاظ على نسب الهواء الزائد المناسبة، وتنظيف قاذورات قسم الحمل الحراري بانتظام، وتحسين هندسة لهب الموقد من التدابير الفعالة.
س2
ما هي الأسباب الرئيسية لفحم الكوك وكيفية الوقاية منه
يحدث فحم الكوك في المقام الأول بسبب ارتفاع درجة حرارة غشاء جدار الأنبوب، وانخفاض سرعة السوائل، ومدة البقاء الممتدة. تظهر بيانات الصناعة أنه مقابل كل 20 إلى 25 درجة فهرنهايت زيادة في درجة حرارة الفيلم، يتضاعف معدل التكويك تقريبًا. تتضمن الوقاية زيادة سرعة الكتلة لتقليل درجة حرارة الفيلم، وتحسين حقن البخار الذي يمكن أن يقلل معدل التكويك بنسبة 16 بالمائة تقريبًا، واعتماد ترتيبات لهب صغير ومتعدد الشعلات.
س3
ما هي تكوينات السخان الرئيسية المستخدمة في المصافي؟
وفقًا لمعايير API 560، تشتمل التكوينات الشائعة على سخانات أسطوانية عمودية ذات كفاءة عالية وتوزيع موحد، وسخانات ملفوفة أفقية للمقصورة ذات هيكل مدمج، وسخانات صندوقية بأنابيب رأسية لسهولة الصيانة، وسخانات ملفوفة حلزونية للسوائل عالية اللزوجة. يعتمد الاختيار على متطلبات العملية وظروف الموقع وميزانية الاستثمار.
س 4
ما هو طول دورة التشغيل النموذجية للسخانات المشتعلة؟
تختلف دورات التشغيل حسب نوع العملية والمواد الأولية. عادةً ما تخضع سخانات فحم الكوك المتأخرة لعملية إزالة الترسبات عبر الإنترنت كل 3 إلى 6 أشهر، مع عملية فصل البخار والهواء كل 12 شهرًا تقريبًا. يمكن لسخانات التقطير الخام تحقيق دورات تتراوح من 3 إلى 5 سنوات. يؤدي تحسين المعلمات، وتعزيز المراقبة، والفك في الوقت المناسب إلى تمديد دورات التشغيل.
س5
ما هي المواد المستخدمة عادة لأنابيب القسم المشع
تعمل الأنابيب ذات المقطع المشع عند درجة حرارة 850 إلى 1000 درجة مئوية، وعادةً ما تستخدم سلسلة HP من الأنابيب الفولاذية المصبوبة بالطرد المركزي مثل HP-50 وHP-Plus. تتميز هذه المواد بمقاومة ممتازة للزحف في درجات الحرارة العالية، ومقاومة الكربنة، ومقاومة الأكسدة. Tuopu Industry (Jiangsu) Co., Ltd. تدير خط إنتاج أنابيب فرن الصب بالطرد المركزي الذكي.
س6
كيفية تقليل انبعاثات أكاسيد النيتروجين من السخانات المشتعلة
تشمل الأساليب الأساسية تركيب مواقد منخفضة أكاسيد النيتروجين باستخدام الاحتراق المرحلي وإعادة تدوير غاز المداخن للتحكم في الانبعاثات التي تقل عن 30 ملليجرام لكل متر مكعب عادي، وتحسين درجة حرارة التسخين المسبق لهواء الاحتراق، والتحكم بدقة في نسبة الهواء الزائد، وإجراء صيانة منتظمة للموقد.
س7
كيف يؤثر تلوث قسم الحمل الحراري على تشغيل السخان
يؤدي تلوث قسم الحمل الحراري إلى تقليل كفاءة نقل الحرارة بشكل كبير، مما يؤدي إلى زيادة درجة حرارة المداخن واستهلاك الوقود. تعمل طبقة القاذورات كعزل حراري. يعد التنظيف المنتظم باستخدام منافيخ السخام البخارية أمرًا ضروريًا. يتسبب البخار الرطب في حدوث أضرار بالتآكل، لذا يعد ضمان جفاف البخار أمرًا بالغ الأهمية.
س8
ما هي مميزات التعاقد على EPC لمشاريع السخانات العاملة بالنار؟
يدمج تعاقد EPC التصميم والمشتريات والبناء تحت كيان مسؤولية واحد، مما يؤدي إلى تقصير الجداول الزمنية بشكل فعال وتقليل تكاليف إدارة الواجهة. تمتلك شركة Tuopu Industry (Jiangsu) Co., Ltd. إمكانات EPC للسخان الذي يعمل بالحرق مع قاعدة تصنيع كبيرة وخبرة واسعة في إدارة المشاريع.
توصيات الاختيار
مشاريع المصافي الجديدة
قم بإعطاء الأولوية لتكوينات السخان عالية الكفاءة والمؤتمتة للغاية لتقليل تكاليف التشغيل على المدى الطويل. يجب أن يستخدم القسم المشع أنابيب مصبوبة بالطرد المركزي من سبائك ذات درجة حرارة عالية، ويجب أن يستخدم قسم الحمل الحراري أنابيب ذات زعانف مقاومة للتآكل، ويجب أن تعتمد البطانة المقاومة للحرارة هياكل ألياف معيارية.
تجديد المشاريع
التركيز على تقييم إمكانات تحسين كفاءة الطاقة ومسارات الامتثال للانبعاثات. يعد إنشاء أنظمة شاملة لمراقبة درجة حرارة الجدار، وإجراء ضبط منتظم لتحسين الاحتراق، وتطوير جداول علمية لفك الطهي، أمرًا أساسيًا للتشغيل الآمن على المدى الطويل.
توفر شركة Tuopu Industry (Jiangsu) Co., Ltd.، من خلال التعاون العميق مع معاهد الأبحاث الشهيرة وقدرات تصنيع المنتجات الأساسية المستقلة والخبرة الهندسية الواسعة، لعملاء المصافي العالمية دعمًا كاملاً لدورة الحياة بدءًا من التصميم المفاهيمي وحتى خدمة ما بعد البيع.
