ما هو سخان النار لصناعة البتروكيماويات؟

السخان الذي يعمل بالحرق في صناعة البتروكيماويات هو جهاز حراري قائم على الاحتراق يعمل على رفع درجة حرارة سوائل المعالجة - مثل المواد الخام الهيدروكربونية، أو النفط الخام، أو غاز التفاعل - عن طريق نقل الحرارة المنبعثة من احتراق الوقود من خلال أنابيب الإشعاع والحمل الحراري. إنها معدات التسخين الأساسية وراء وحدات مثل تكسير الإيثيلين، والإصلاح الحفزي، والمعالجة الهيدروجينية، وتوليد الهيدروجين، ويحدد تصميمها بشكل مباشر الكفاءة الحرارية للمحطة، وإنتاجية المنتج، وسلامة التشغيل.

الوظيفة الأساسية ومبدأ العمل

داخل المدفأة المشتعلة، يحترق غاز الوقود أو زيت الوقود في صندوق الاحتراق، ويتم امتصاص الحرارة المنبعثة عن طريق سائل المعالجة المتدفق عبر ملفات الأنبوب. يتعامل القسم المشع، حيث تواجه الأنابيب اللهب مباشرة، ما يقرب من 60 إلى 70 بالمائة من إجمالي الحرارة، بينما يستعيد قسم الحمل الحراري الحرارة المتبقية من غاز المداخن قبل خروجه من المداخن. يسمح نقل الحرارة المرحلي هذا للسائل بالوصول إلى درجات حرارة مخرج دقيقة - على سبيل المثال، 750 إلى 850 درجة مئوية لمواد التغذية في فرن تكسير الإيثيلين - دون ارتفاع درجة الحرارة الموضعي الذي قد يؤدي إلى تلف أنابيب الفرن أو تقليل جودة المنتج.

الأنواع الأساسية والتطبيقات الهندسية

يتم تصنيف السخان الذي يعمل بالحرق لصناعة البتروكيماويات إلى عدة أشكال هيكلية حسب متطلبات العملية. تحافظ شركة Tuopu Industry (Jiangsu) Co., Ltd. على حلول هندسية ناضجة وتنفذ تصميمًا مخصصًا وفقًا لمواصفات مرخص العمليات المختلفة، والتي تغطي بشكل أساسي الأفران الصندوقية والأفران الأسطوانية والأفران العمودية.

• أفران من النوع الصندوقي — تمتص أنابيب القسم المشع الحرارة بشكل رئيسي من خلال إشعاع اللهب المباشر، بينما ينقل قسم الحمل الحراري الحرارة عبر الحمل الحراري لغاز المداخن.
• أفران أسطوانية — تتميز عادةً بأنابيب مشعة مرتبة رأسيًا؛ تستخدم بعض الطرز تصميمات لفائف حلزونية مناسبة للتركيبات ذات المساحة المحدودة.
• أفران عمودية — بصمة مدمجة، يتم تطبيقها بشكل شائع عندما تكون مساحة قطعة الأرض محدودة.

من منظور إمداد هواء الاحتراق، تشتمل التصميمات الهندسية على أربعة أوضاع: السحب الطبيعي، والسحب القسري، والسحب المستحث، والسحب المتوازن. يستخدم السحب القسري مراوح لزيادة سرعة الهواء وتحسين خلط الهواء والوقود؛ ويعتمد السحب الطبيعي على اختلاف الكثافة بين الغازات داخل وخارج المدخنة لتوليد الشفط؛ يستخدم السحب المتوازن كلاً من مراوح السحب القسرية والمستحثة للتحكم الدقيق في الاحتراق. تقوم شركة Tuopu Industry (Jiangsu) Co., Ltd. باختيار نظام التهوية الأمثل استنادًا إلى ارتفاع المشروع والمناخ وخصائص الوقود.

فئات المنتجات الرئيسية المتوفرة

تغطي شركة Tuopu Industry (Jiangsu) Co., Ltd. السلسلة الصناعية الكاملة للسخان الذي يعمل بالنار لصناعة البتروكيماويات، مع تصنيع جميع المنتجات بشكل مستقل بناءً على الخبرة الهندسية العملية. يسرد الجدول أدناه الفئات الرئيسية التي توفرها الشركة بالفعل.

أجزاء الفرن الرئيسية التي تحدد الأداء

خارج جسم الفرن الرئيسي، هناك العديد من أجزاء الفرن التي تحكم الموثوقية على المدى الطويل. يقوم المشعب والمجمع بتوزيع وجمع سائل العملية عبر ممرات أنبوبية متوازية، مما يضمن التدفق المتوازن ويمنع ارتفاع درجة الحرارة الموضعي. تعمل صفيحة الأنبوب على تأمين حزم الأنابيب عند رؤوس الفرن ويجب أن تتحمل دورات التمدد الحراري المتكررة. تكنولوجيا أنبوب فرن الصب بالطرد المركزي، المستخدمة في إنتاج الملفات المشعة وأنابيب التكسير، تنتج جدار أنبوب بهيكل حبيبي موحد، خالي من تجاويف الانكماش والمسامية الشائعة في الصب الثابت - مما يعمل بشكل مباشر على تحسين مقاومة الزحف في ظل خدمة مستدامة لدرجة الحرارة العالية.

سلسلة منتجات سخان النار

مجموعة مختارة من أنواع السخانات التي تعمل بالنار تم تصميمها وتصنيعها بواسطة شركة Tuopu Industry (Jiangsu) Co., Ltd. لوحدات المعالجة الكيميائية والبتروكيماوية، كل منها مخصص لتفاعلات محددة ومتطلبات حرارية.

فرن تكسير الإيثيلين

فرن التكسير

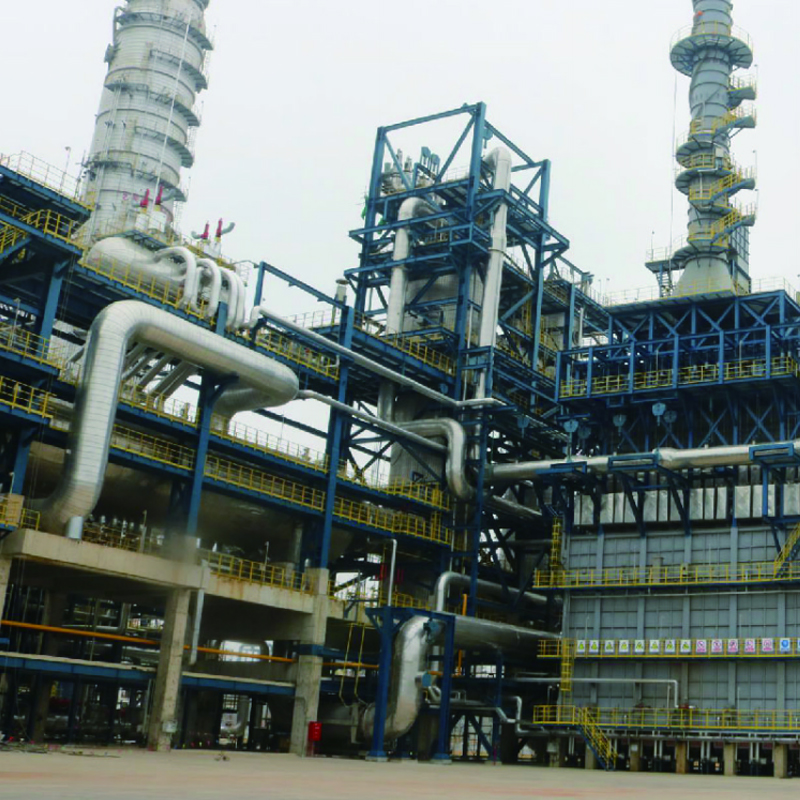

سخان يعمل بالستايرين

سخان العملية

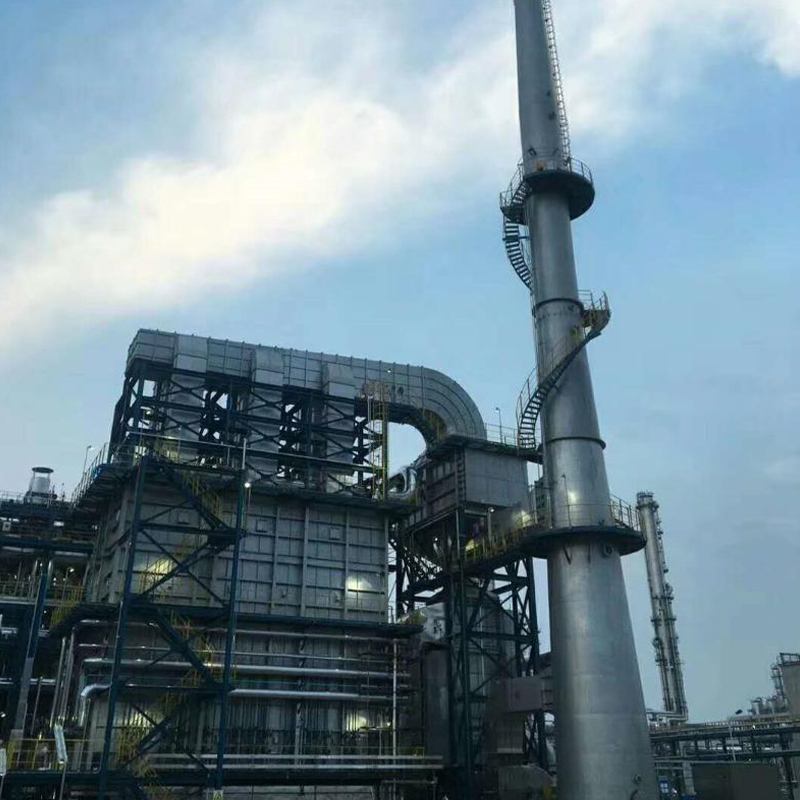

سخان يعمل بتحويل الأوليفين

سخان التحويل

سخان يعمل بنزع الهيدروجين من الهكسان

سخان نزع الهيدروجين

سخان مشتعل لـ PDH

سخان بي دي إتش

الخدمات الهندسية والمشتريات والبناء (EPC) لفرن تكسير الإيثيلين

يمثل فرن تكسير الإيثيلين أحد أكثر أنواع السخانات التي تعمل بالنار تعقيدًا من الناحية الفنية لصناعة البتروكيماويات. تقدم شركة Tuopu Industry (Jiangsu) Co., Ltd. عمليات EPC كاملة لفرن تكسير الإيثيلين، بدءًا من تصميم حزمة العمليات وحتى بدء تشغيل المصنع. في الممارسة العملية الهندسية للسخان الذي يتم إطلاقه، يكمن جوهر تصميم فرن تكسير الإيثيلين في اختيار وترتيب ملفات المقطع المشع. تستخدم شركة Tuopu Industry (Jiangsu) Co., Ltd. أنابيب سبائك ذات درجة حرارة عالية مسبوكة بالطرد المركزي باعتبارها المادة الأساسية للقسم المشع، مما يحافظ على مقاومة ممتازة للزحف ومقاومة الأكسدة عند درجات حرارة التشغيل 750-850 درجة مئوية.

تتطلب EPC لمشروعات أفران تكسير الإيثيلين قدرة عالية بشكل استثنائي على إدارة المشروع، بما في ذلك التنسيق الدقيق عبر تصميم العمليات، وشراء المعدات، وإنشاء الموقع، والتشغيل، ومراحل بدء التشغيل. من خلال الاستفادة من قاعدة التصنيع الخاصة بها وفريق إدارة المشاريع الاحترافي، تتحكم شركة Tuopu Industry (Jiangsu) Co., Ltd. بشكل فعال في جدول البناء وتكلفة الاستثمار مع ضمان بدء التشغيل الناجح لأول مرة.

الكفاءة الحرارية والقدرة على التصنيع

تعد الكفاءة الحرارية مؤشرًا رئيسيًا للأداء للسخان الذي يعمل بالنار في تطبيقات تكرير النفط والبتروكيماويات على حدٍ سواء. ومن خلال تحسين توزيع الحمل الحراري بين أقسام الإشعاع والحمل الحراري، واعتماد مواقد عالية الكفاءة، وتنفيذ أنظمة استعادة الحرارة المهدرة، يمكن للسخانات البتروكيماوية الحديثة أن تحقق كفاءة حرارية تتجاوز 85 بالمائة. تستخدم شركة Tuopu Industry (Jiangsu) Co., Ltd. محاكاة ديناميكيات الموائع الحسابية أثناء مرحلة التصميم لتحسين أنماط اللهب، ومنع ارتفاع درجة الحرارة الموضعي الناجم عن اصطدام اللهب بأنابيب الفرن مع تقليل انبعاثات أكسيد النيتروجين.

أساسيات التشغيل والصيانة الآمنة

التشغيل الآمن للسخان الذي يعمل بالنار في صناعة البتروكيماويات يتبع API 560 والمعايير الدولية الأخرى في جميع أنحاء التصميم واختيار المواد وفحص التصنيع وتشغيل التركيب. تشمل تدابير السلامة الرئيسية ما يلي:

• نظام إدارة الشعلة ونظام أدوات السلامة يتشابكان لمنع تراكم الوقود في صندوق الاحتراق
• مراقبة فحم الكوك لأنبوب الفرن وتقنية فك الكوك عبر الإنترنت لمنع تدهور نقل الحرارة وارتفاع درجة حرارة جدار الأنبوب
• مراقبة درجة الحرارة متعددة النقاط والكشف عن اللهب لمراقبة حالة الفرن في الوقت الحقيقي
• الفحص المنتظم واستبدال المواد المقاومة للحرارة وطبقات العزل للحفاظ على سلامة جسم الفرن

توصي شركة Tuopu Industry (Jiangsu) Co., Ltd. بالصيانة التنبؤية القائمة على الحالة، وتحديد الأعطال المحتملة مقدمًا من خلال مراقبة درجة حرارة جدار الأنبوب، وتكوين غاز المداخن، ومعدل استهلاك الوقود، وبالتالي تقليل وقت التوقف غير المخطط له.

الأسئلة المتداولة

الاستنتاج

يعتبر السخان الذي يعمل بالحرق في صناعة البتروكيماويات بمثابة القلب الحراري لمنشآت البتروكيماويات، حيث يؤثر مستوى تصميمه بشكل مباشر على كفاءة تشغيل المصنع والسلامة والاقتصاد. توفر شركة Tuopu Industry (Jiangsu) Co., Ltd.، المدعومة بمؤهلات الموردين من المستوى الأول، وقاعدة تصنيع كاملة، وخبرة واسعة في مشروع EPC، للعملاء العالميين حلولًا شاملة تتراوح من الهندسة للسخان الذي يعمل بالحرق إلى تصنيع المعدات وبناء المواقع - سواء لفرن تكسير الإيثيلين، أو مصلح توليد الهيدروجين، أو السخان الذي يعمل بالحرق لتطبيقات مصافي النفط.
