ما هو أنبوب المصلح؟

A أنبوب المصلح عبارة عن أنبوب من السبائك المصبوبة بالطرد المركزي والمقاوم للحرارة ويتم تركيبه داخل القسم المشع من فرن الإصلاح الصناعي. وهو يحمل خليطًا من الغاز المعالج والبخار فوق طبقة محفزة، ويمتص الحرارة من خلال جداره بحيث تتحول الهيدروكربونات إلى غاز تخليقي غني بالهيدروجين عند درجات حرارة تصل عادة إلى 800 إلى 900 درجة مئوية. باختصار، يعتبر أنبوب الإصلاح بمثابة حد الضغط وسطح نقل الحرارة الذي يجعل الإصلاح التحفيزي ممكنًا.

ما الذي يفعله الأنبوب المصلح في الواقع

داخل مُصلح توليد الهيدروجين، تتدلى العشرات أو حتى المئات من هذه الأنابيب عموديًا في الفرن، ومعبأة بمحفز أساسه النيكل. تعمل الشعلات المحيطة ببنك الأنبوب على رفع درجة حرارة الجدار الخارجي أعلى بكثير من درجة حرارة الغاز الداخلي، مما يؤدي إلى تفاعل إعادة تشكيل البخار بينما يتدفق الخليط إلى الأسفل عبر المحفز. نظرًا لأن جدار الأنبوب معرض للحرارة الشديدة من جهة والغاز التفاعلي عالي الضغط من جهة أخرى، يجب أن يقاوم المكون التشوه الزاحف، والكربنة، والإجهاد الحراري لسنوات دون فشل.

يشير المهندسون أحيانًا إلى نفس المكون على أنه أنبوب المحفز، لأنه يحتوي فعليًا على شحنة المحفز، أو على أنه أنبوب تفاعل، لأن تفاعل التحويل يحدث بداخله. تصف المصطلحات الثلاثة نفس الجزء المادي في فرن الإصلاح، على الرغم من أن أنبوب المحفز أكثر شيوعًا في المعالجة الكيميائية العامة وأنبوب التفاعل في السياقات الأكاديمية أو هندسة العمليات.

ظروف التشغيل والمواصفات النموذجية

يخضع تصميم أنبوب الإصلاح لمجموعة ضيقة ولكنها تتطلب الكثير من معلمات التشغيل. تشمل النطاقات النموذجية التي يتم مشاهدتها في مصانع الهيدروجين والغاز الاصطناعي ما يلي.

تختلف هذه الأرقام حسب سعة المصنع والمواد الأولية وتصميم الفرن، لذلك يتم تصميم الأنابيب بشكل عام لكل مشروع بدلاً من بيعها في كتالوج ثابت.

ميزات التصميم الرئيسية التي تحدد الأداء

هناك أربع خصائص تصميمية تفصل بين أنبوب الإصلاح الموثوق والأنبوب الذي يفشل قبل الأوان.

• زحف والمقاومة الحرارية. يجب أن يتحمل الأنبوب إجهادًا ثابتًا عند ارتفاع درجة الحرارة دون استطالة تدريجية أو تمزق طوال فترة خدمته.
• هندسة داخلية موحدة. يحافظ قطر التجويف وسمك الجدار المتسقين على تدفق الغاز وتعبئة المحفز بشكل متساوٍ، مما يمنع النقاط الساخنة الموضعية.
• مقاومة التآكل والكربنة. يجب أن يقاوم سطح السبيكة الهجوم الناتج عن البخار والهيدروجين والأجواء الغنية بالكربون على مدار آلاف ساعات التشغيل.
• دقة الأبعاد. تعمل التفاوتات الصارمة على الاستقامة والاستدارة على تبسيط التركيب الميداني وتقليل تركيز الضغط عند اللحامات والفلنجات.

منتجات أنابيب الفرن ذات الصلة

بالإضافة إلى أنبوب الإصلاح القياسي، يتم استخدام العديد من المكونات ذات الصلة عبر أنظمة أفران الإصلاح والتكسير وأفران الاختزال المباشر (DRI). تم تصميم كل منها لبيئة حرارية وعملية محددة.

الإصلاح أنبوب المصلح

صناعة الـ DRI أنبوب مصلح DRI

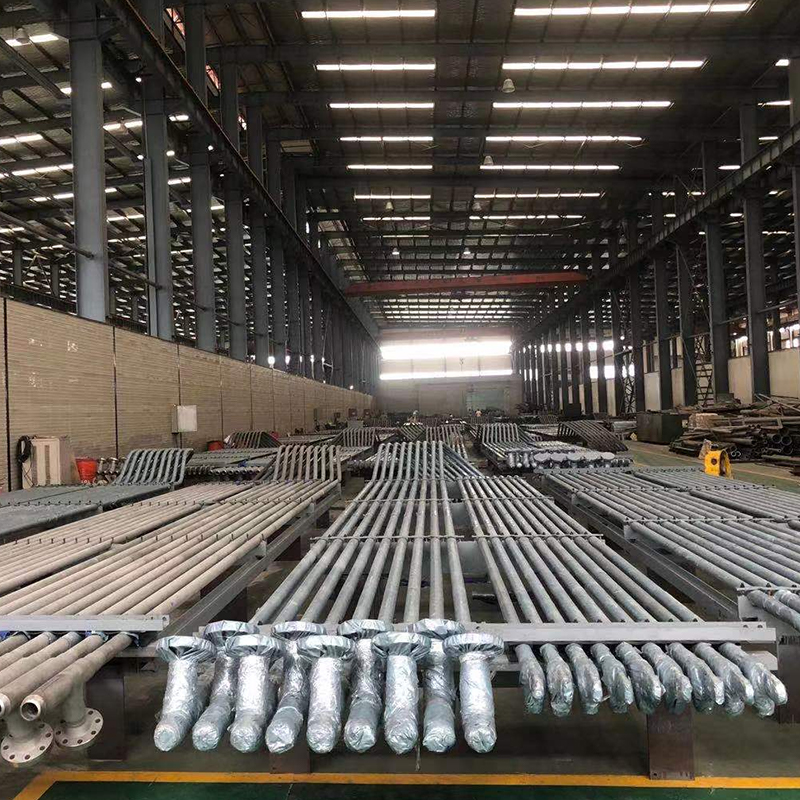

فرن التكسير أنبوب التكسير (ملف مشع)

تكرير النفط مصلح توليد الهيدروجين

أجزاء الفرن ورقة الأنبوب

مقارنة بين أنبوب المصلح وأنبوب المحفز وأنبوب التفاعل

نظرًا لأن هذه الأسماء الثلاثة غالبًا ما تستخدم بالتبادل، يوضح الجدول أدناه مكان تطبيق كل مصطلح بشكل أكثر شيوعًا.

التطبيقات النموذجية

تعتبر أنابيب الإصلاح مكونات أساسية حيثما تتطلب العملية تحويلًا حفازًا عالي الحرارة يتم التحكم فيه داخل فرن يعمل بالحرق.

• وحدات توليد الهيدروجين في مصافي النفط
• محطات إصلاح غاز الميثان بالبخار لإنتاج الأمونيا والميثانول
• أفران معالجة البتروكيماويات والفحم الكيميائي
• المفاعلات التحفيزية الصناعية المستخدمة في خطوط إنتاج الحديد المختزل المباشر

المواد المستخدمة عادة في التصنيع

يتم صب معظم أنابيب الإصلاح بالطرد المركزي من سبائك النيكل والكروم المقاومة للحرارة، نظرًا لأن طريقة الصب هذه تنتج بنية حبيبية دقيقة وموحدة تقاوم الزحف بشكل أفضل من المواد المطاوع. تشتمل عائلات السبائك الشائعة على درجات HP معدلة معززة بالنيوبيوم وعناصر السبائك الدقيقة مثل التيتانيوم أو الزركونيوم، والتي تعمل على تحسين قوة درجات الحرارة العالية وإطالة عمر الخدمة في ظل التدوير الحراري المستمر.

كيفية اختيار أنبوب الإصلاح المناسب للمشروع

يعد اختيار أنبوب الإصلاح قرارًا هندسيًا خاصًا بالمشروع وليس شراء الكتالوج. العوامل التالية عادة ما توجه عملية الاختيار.

• شروط العملية. تأكد من درجة حرارة التصميم، والضغط، وتكوين المواد الخام، حيث أن هذه تحدد درجة السبيكة المطلوبة وسمك الجدار.
• تخطيط الفرن. يجب أن يتطابق طول الأنبوب وقطره وتصميمه النهائي مع هيكل الفرن الحالي أو المخطط له.
• عمر الخدمة المتوقع. يتطلب عمر التصميم الأطول عمومًا سبائك عالية الجودة وتحملًا أكثر صرامة للتصنيع.
• مؤهلات الشركة المصنعة. يميل الموردون الحاصلون على شهادات معدات الضغط المعترف بها وسجل حافل مع مشغلي البتروكيماويات الرئيسيين إلى تقديم مراقبة جودة أكثر اتساقًا.

الأسئلة المتداولة

كم من الوقت يستمر أنبوب الإصلاح عادة؟ في ظل ظروف التشغيل المناسبة، عادةً ما يصل عمر تصميم أنبوب الإصلاح المُصنع جيدًا إلى 80.000 إلى 100.000 ساعة تشغيل، أي ما يقرب من تسعة إلى أحد عشر عامًا، قبل التوصية بالاستبدال.

هل يمكن تخصيص أبعاد أنبوب المصلح؟ نعم. يتم تصميم القطر والطول وسمك الجدار وتركيبة السبائك بشكل عام لتتناسب مع تصميم الفرن المحدد ومتطلبات العملية لكل مشروع.

ما الذي يسبب فشل أنبوب المصلح المبكر؟ الأسباب الأكثر شيوعًا هي ارتفاع درجة الحرارة الموضعي الناتج عن الحرق غير المتساوي، والكربنة الناتجة عن التعرض لفترة طويلة لأجواء غنية بالكربون، والأضرار الزاحفة المتراكمة من التشغيل فوق درجة الحرارة التصميمية.
